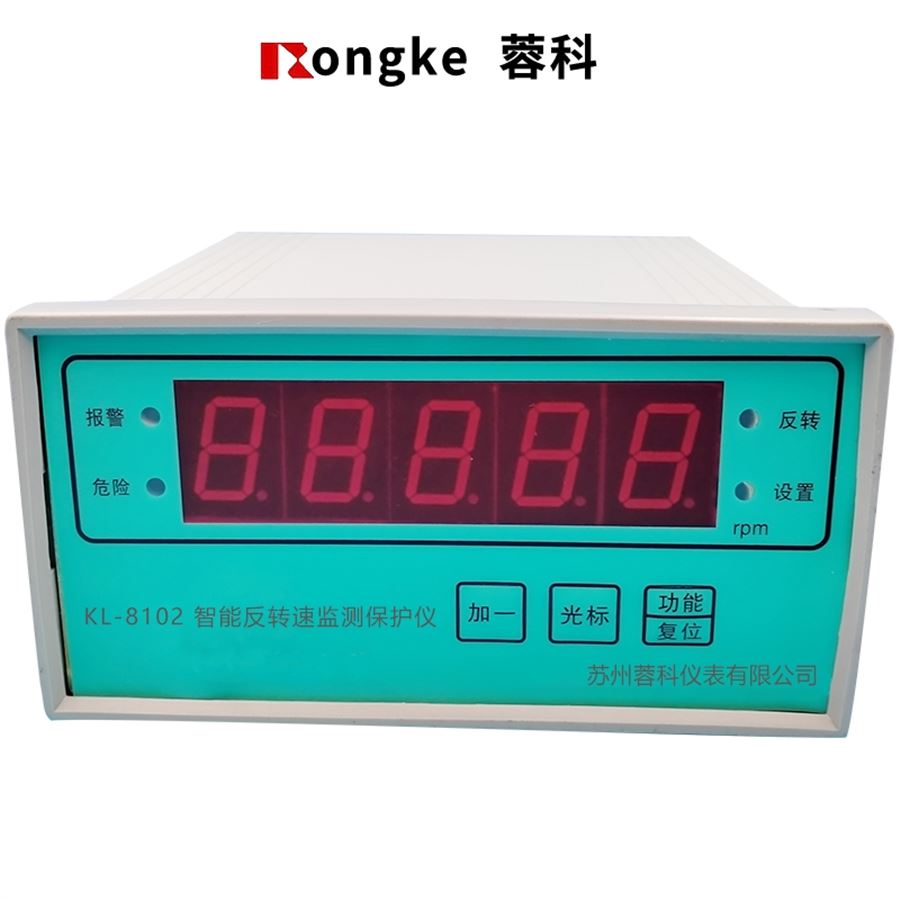

智能反转速监测保护仪

  • 简要描述:工业给水泵等旋转机械,不允许出现反转的情况,当出现反转时,就应该立即采取措施,智能反转速监测保护仪就是专门为此设计的,它配接二个霍尔传感器或电涡流传感器,按照要求的角度安装,既可以测量设备转速,也可监控轴的旋转方向,并在设备反转时提供报警和保护信号
  • 产品型号:
  • 更新时间:2022-11-11
  • 产品简介
品牌自营品牌产地类别国产
类型智能转速表应用领域化工,石油,能源,电子,综合

智能反转速监测保护仪功能说明:

  1、实现智能处理:报警Ⅰ值、Ⅱ值可通过面板按键任意设置;

  2、面板按键可调整量程值,无需电位器调整,方便现场调试;

  3、一齿数可通过面板按键任意设置;

  4、报警延时调整范围0.1~3秒,以防止现场干扰引起误报警;

  5、具有上、掉电检测功能,同时切断报警、停机输出回路,能有效抑制仪表误报警;

  6、后面板上有与转数值成正比的电流输出端子,供记录输出技术指标。零转速是预先设定的轴旋转速度,机器停车或维修时,在该速度下可使运转的齿轮进行正确的啮合,机器停车后轴的持续运转(慢转速)可有效的防止轴的弯曲,以避免在随后的开车中,由于轴弯曲对 机器造成损坏,该监测仪配接电涡流传感器来监测机组低转速。零转速是预先设定的轴旋转速度,机器停车或维修时,在该速度下可使运转的齿轮进行正确的啮合,机器停车后轴的持续运转(慢转速)可有效的防止轴的弯曲,以避免在随后的开车中,由于轴弯曲对机器造成损坏,该监测仪配接电涡流传感器来监测机组低转速。

  智能反转速监测保护仪技术指标:

  1、外接电源:220VAC±5% 50Hz;

  2、输入:

  a、信号:可接受二路电涡流传感器信号;

  b、波形:正弦波;

  c、输入阻抗:>10KΩ。

  3、量程:-9999~9999 rpm;

  4、显示:

  a、显示方式:四位0.8英寸LED数字显示;

  b、显示精度:±1 rpm;

  c、光电管LED指示:报警、危险、反转红色LED。

  5、齿数:3齿、6齿、60齿;

  6、电流输出:4~20mA 有源,输出负载 ≤500Ω;

  7、报警点范围:0~100%满量程;

  8、继电器密封:环氧树脂,节点容量 7A/240VAC,常开触点;

  9、温度范围: 运行时:0℃~+65℃ 储存时:-30℃~+80℃;

  10、相对湿度:至95%,不冷凝。




  详细说明:

  工业给水泵等旋转机械,不允许出现反转的情况,当出现反转时,就应该立即采取措施,智能反转速表就是专门为此设计的,它配接二个霍尔传感器或电涡流传感器,按照要求的角度安装,既可以测量设备转速,也可监控轴的旋转方向,并在设备反转时提供报警和保护信号。

  功能说明:

  1、实现智能处理:报警、危险、齿数、量程可通过面板按键设置;

  2、报警、危险、反转报警功能,面板有指示灯指示,后面板有接线端子提供继电器输出;

  3、报警延时调整范围0.1~6秒,以防止现场干扰引起误报警;

  4、后面板上有与转数值成正比的电流输出端子,供记录输出。

  电器指标:

  外接电源;220VAC 50Hz 500mA

  输入信号:接受一个WT型电涡流传感信号

  波形:正弦波或脉冲

  幅值:>10VAC(有效值)

  输入阻抗:>10KΩ 2、量程范围:0~999.9rpm

  显示方式:4位0.8英寸LED数码管显示 显示精度:±0.1 rpm

  齿数:20~255任意 郑州航科仪器仪表有限公司

  电流输出:4~20mA 有源

  输出负载:≤500Ω 报警点设置

  范围:0~100%满量程

  精度:±0.5%

  继电器 密封:环氧树脂

  节点容量:2A/220VAC或1A/28VDC

  节点输出:常开触点

  通讯接口:用于参数编程组合

  波特率:9.6K~38.4K6P

  环境指标:温度范围

  运行时:0℃~+65℃

  储存时:-30℃~+80℃

  相对湿度:至95%,不冷凝

  物理指标: 外形尺寸:160×80×200mm;开孔尺寸:152+1×74+1 mm;重量:1.5Kg
